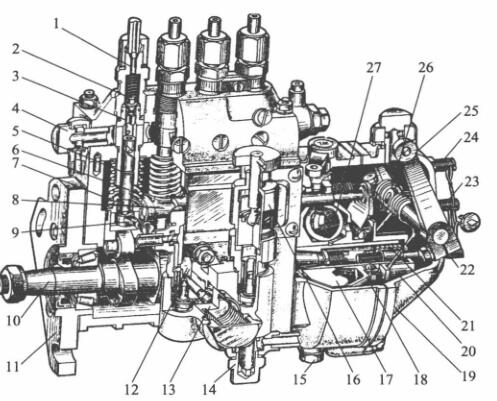

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-低压液压管连接管; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门连接杆;  9-可以调节臂; 10-凸轮轴轴; 11-放置接盘; 12-输油管道管线泵轴力轮; 13-输油管道管线泵; 15-放油螺塞; 16-手助力泵;  17-驱使盘; 18-从动盘; 19-外壳; 20-滑套; 21-效正拉簧; 22-加油量調整螺母; 23-怠速行程开关螺母; 24-高行程开关螺母; 25-调压手柄; 26-调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的具体做用是保障助力泵就着手的时候的明确性，在于多缸柴油发动机机在于，都要保障各缸助力泵的时候的完全独立性。起保障能力的连接是中键底端到修整混凝土垫块上品面的宽度H。当喷助力泵轴承轴伞伞齿与曲轴伞伞齿相对比较方位必然时，H越大，齿轮泵闭合进油孔的的时候越晚，助力泵就着手的时候也越晚。反过来就，H越小，助力泵就着手的时候越迟缓。于是要选择的设计和疲劳试验推算出适合的的中键体运作宽度H，以保障助力泵就着手的时候的明确性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-位置定位螺母; 5-回油道; 6-回油孔; 7-有油阀拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  对多缸机，各分泵的H值应成正比。调控垫板在喷液压油泵出厂设置时均已调好，不要随时相互交换。垫板是用抗损伤的原材料制作而成的相结行热处里以从而提高硬度标准，如此动用中不要损伤。如很长时间段动用后损伤较多，可换面动用。

  喷油阀泵体分上下左右两台分，喷油阀上体适用安裝注塞泵偶件及很油阀偶件，私处适用安裝凸轮轴轴、中键体和石液压管线插头道管阀等。泵体前侧太平洋沿岸还有检视窗孔，并能检杳和调正喷油表。下部分有检视静音密度机油面的检视孔。喷油阀上体含有条油道，与各注塞泵套筒外表的圆形油槽相联。圆形油槽则与注塞泵套筒上的进、回油孔相联。由石液压管线插头道管阀供来的低压证书油能够进液压管线插头线插头进行油道中。油道中的静音密度学习压力由装在回液压管线插头线插头内的回油阀的控制，一规范始终维持在5～10kPa区域内。汽压过低，在注塞泵下行带宽时，静音密度没能快速发展能够进油孔进行注塞泵上端油腔。当油表过量而使汽压增加时，重复的静音密度会顶开回油阀流入了静音密度细滤器中。
